Quang điện, hay hệ thống phát điện quang điện, là một hệ thống phát điện sử dụng hiệu ứng quang điện của vật liệu bán dẫn để chuyển đổi năng lượng bức xạ mặt trời thành năng lượng điện. Năng lượng của hệ thống phát điện quang điện đến từ năng lượng mặt trời vô tận, đây là nguồn năng lượng sạch, an toàn và có thể tái tạo. Các quá trình phát điện quang điện.
Màng EVA: Màng EVA để đóng gói pin mặt trời là vật liệu được sử dụng rộng rãi để đóng gói bên trong các mô-đun quang điện. Là một phần cực kỳ quan trọng của mô-đun PV, màng EVA có thể chống lại tác động của môi trường bên ngoài đến hiệu suất của tế bào và làm hỏng tế bào để đóng vai trò bảo vệ.
Tấm nền năng lượng mặt trời: còn được gọi là tấm nền quang điện, nằm ở mặt sau của tấm pin mặt trời, đóng vai trò bảo vệ và hỗ trợ cho tế bào, với khả năng cách nhiệt đáng tin cậy, chống thủy phân, chống tia cực tím và lão hóa điện và nhiệt. Cấu trúc của nó là composite cho công nghệ chủ đạo, PVDF là vật liệu chủ đạo.
Các ứng dụng phổ biến cho pin lithium-ion

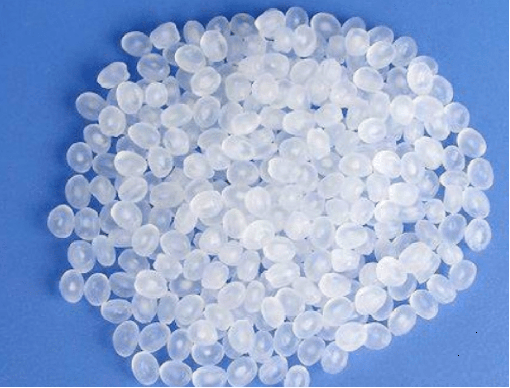

Chất đồng trùng hợp etylen-vinyl axetat EVA
Màng dính là vật liệu chính để đóng gói mô-đun PV. Tuổi thọ hoạt động của các mô-đun PV là 25 năm. Các chỉ số hiệu suất của màng bọc PV, chẳng hạn như truyền ánh sáng, độ co ngót, độ bền bong tróc và khả năng chống lão hóa, rất quan trọng đối với hoạt động của các mô-đun. Nếu màng bị ố vàng và nứt trong quá trình vận hành nhà máy điện sẽ dẫn đến hỏng tế bào và phế liệu, ảnh hưởng trực tiếp đến hiệu suất phát điện của mô-đun. Do đó, mặc dù chi phí của màng dính không cao về giá trị tuyệt đối, nhưng nó quyết định trực tiếp đến chất lượng và tuổi thọ của các mô-đun PV.
Công thức phân tử chất đồng trùng hợp etylen-vinyl axetat
Các yêu cầu về hiệu suất chính của EVA: độ truyền ánh sáng, độ co ngót, độ bền của vỏ, khả năng chống lão hóa, v.v.
Màng EVA chủ yếu bao gồm nhựa EVA, cộng với nhiều loại phụ gia, chẳng hạn như chất liên kết ngang, chất làm đặc, chất chống oxy hóa, chất ổn định ánh sáng, v.v. EVA với hiệu suất đóng gói tuyệt vời, khả năng chống lão hóa tốt, giá thấp và các ưu điểm khác, nó đã trở thành vật liệu được ưa chuộng vật liệu đóng gói mô-đun PV trước năm 2014. Nhược điểm là thiếu hiệu suất chống PID.
tấm nền năng lượng mặt trời
Quy trình tổng hợp là công nghệ chủ đạo cho tấm nền PV, thường có cấu trúc ba lớp (PVDF/PET/PVDF). Màng flo PVDF bên ngoài cần có khả năng chống xói mòn môi trường tốt, màng nền PET ở giữa có hiệu suất cách nhiệt tốt và màng flo PVDF bên trong có hiệu suất liên kết tốt với màng dính PV, trong khi các lớp cần được liên kết bằng chất kết dính để ngăn chặn bong tróc giữa các lớp, do đó đảm bảo độ tin cậy lâu dài của các mô-đun.
Các hạng mục và tiêu chuẩn kiểm tra tấm nền năng lượng mặt trờiGB/T 31034-2014 Tấm nền cách nhiệt cho các mô-đun pin mặt trời silicon tinh thể;
T/CPIA 0029. 1-2022 Phim cho tấm mặt sau của mô-đun quang điện phần 1:Màng nhựa fluoroplastic;
GB/T 13542.2-2009 Phim cách điện Phần 2: Phương pháp thử nghiệm.
GB/T 36802-2018 Chất kết dính cho các tấm mỏng phía sau quang điện mặt trời;
Tốc độ truyền hơi nước bảng nối đa năng
Theo quy định của GB/T 26253-2010. Thử nghiệm trên ba mẫu vật, kết quả lấy giá trị trung bình và báo cáo giá trị tối đa. Trong các điều kiện thử nghiệm, các yêu cầu về giá trị giới hạn của tấm mặt sau 38 độ, 100% RH, composite và tráng phủ Nhỏ hơn hoặc bằng 2,5 g/m2-d.
Quy trình kiểm tra: sử dụng màng tiêu chuẩn để hiệu chỉnh thiết bị, sử dụng dụng cụ lấy mẫu hình tròn để cắt mẫu, bôi mỡ niêm phong màng lên khoang, bơm 20-30mL nước tinh khiết vào giữa mỗi khoang bằng ống tiêm, sau đó đặt trên nắp khoang và bắt đầu thử nghiệm.
Phạm vi thử nghiệm 0.002~200 g/(m²-24h)
Độ phân giải 0.0001 g/(m²-24h)
Diện tích thử nghiệm 50,24 cm²
Kích thước mẫu Φ100 mm
EVA, tốc độ co rút nhiệt của tấm nền
Phương pháp kiểm tra EVA: Làm nóng trước bằng lò nướng 120 độ bằng kính cường lực dập nổi siêu trắng, sau khi mẫu trải trên kính, làm nóng trong 3 phút rồi lấy ra, làm mát phép đo.
Độ bền kéo, độ giãn dài khi đứt, độ bền bóc
chức năng sản phẩm:
1, Kiểm tra độ bền kéo: Các kết quả có thể được đo bằng lực tối đa, biến dạng tối đa, độ bền kéo, độ giãn dài, lực năng suất, cường độ năng suất, mô đun đàn hồi, v.v.
2, bóc vỏ: có thể bóc vỏ thông thường, bóc 90 độ, bóc 180 độ.
3, Truyền động trục vít bi, động cơ servo nhập khẩu.
4, Được trang bị thiết bị kéo dài khí nén chuyên nghiệp
Mật độ EVA
GB/T 29848
Mật độ: EVA trong suốt {{0}}.90-0.98g/cmm³ EVA trắng 0.90-1.10g/cm3
Máy đo mật độ rắn DH-300
Máy đo tỷ trọng kết hợp với cân điện tử, phần mềm tỷ trọng, phụ kiện tỷ trọng, v.v.
Độ chính xác của phép đo: 0.001 g/cm3
Phạm vi: 0.001~99.999g/cm3
Độ truyền ánh sáng (EVA trong suốt)
GB/T 29848
Độ truyền EVA trong suốt: 1) 380nm~1100nm Lớn hơn hoặc bằng 90,5 phần trăm
2) Loại truyền cao UV 290nm~380nm Lớn hơn hoặc bằng 70 phần trăm Loại giới hạn UV Nhỏ hơn hoặc bằng 30 phần trăm
Tính cần thiết: Độ truyền sáng là chỉ tiêu quan trọng đặc trưng cho tính chất quang học của màng EVA, đồng thời là một trong những chỉ tiêu quan trọng để đánh giá chất lượng của sản phẩm.
Máy đo khói mù / độ truyền sáng SGW-810 có các tính năng sau:
-Áp dụng phương pháp chiếu sáng song song, tán xạ bán cầu và tích hợp phương pháp nhận quang điện hình cầu.
-Kết quả truyền được hiển thị trực tiếp tới 0.01 phần trăm .
-Thông qua hệ điều hành tự động của máy vi tính và hệ thống xử lý dữ liệu, và chức năng lưu trữ trên ổ flash USB.
- Do sử dụng bộ điều biến nên thiết bị không bị ảnh hưởng bởi ánh sáng xung quanh và không cần sử dụng phòng tối.
EVA, hiệu suất lão hóa UV tấm mặt sau, lão hóa nhiệt độ cao và độ ẩm cao
EVA GB/T 29848
Hiệu suất lão hóa UV (120kWh/m²), hiệu suất lão hóa nhiệt độ cao và độ ẩm cao (DH1000h).
Peel strength>30N/cm, chỉ số ố vàng △YI chênh lệch<5.0
Tấm nền GB/T 31034-2014
Hiệu suất lão hóa UV (30/45/60 kWh/m²), hiệu suất lão hóa nhiệt độ cao và độ ẩm cao (1000h/2000h/3000h), chỉ số ố vàng △YI khác biệt<3
